在此之前講述了環形變壓器的很多種分類：按繞組結構分類、按電壓轉換分類、按繞組數量分類、按相數分類等等，不同的的分類方式。弄明白了這些可以說您對環形變壓器已經有比較深的了解。

那么如何可以一眼看出環形變壓器是否是單繞組還是多繞組，是否為安全隔離變壓器，又是否帶短路保護裝置呢?可能很多人都會反問了：我又不是電子、電力專業怎么看的出來?小編今日就幫您解決這個問題。

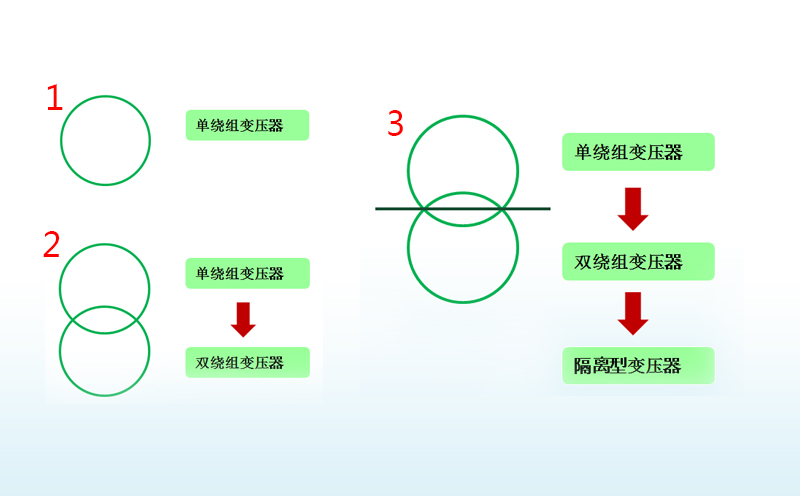

一般環形變壓器上面的標簽都已標注這些信息。如圖一：

此圖有三種不同的變壓器類型表示圖，所示：1)、1個圓圈為單繞組;2)、兩個圓圈為雙或多繞組變壓器;3)、如有兩個圓圈中間穿插一條橫杠隔斷為隔離變壓器。

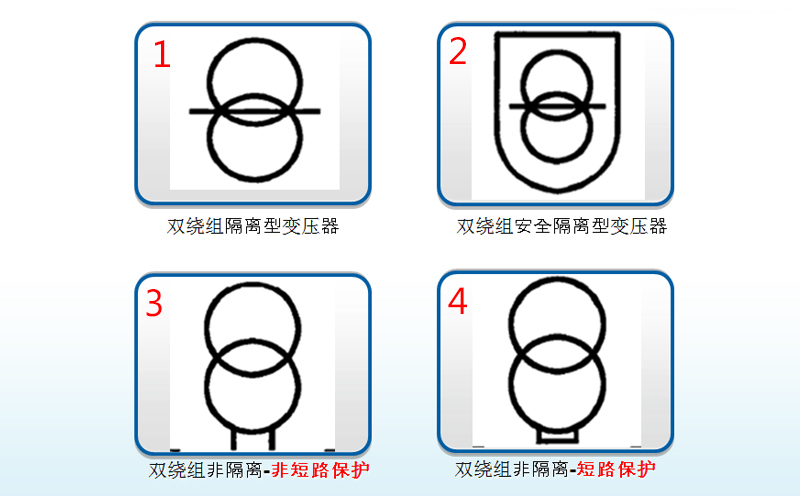

判定是否為安全隔離變壓器和是否帶短路保護裝置也非常簡單，如圖二：

如圖所示：1)、雙圓圈中間穿插橫杠隔斷為雙或多繞組型變壓器，2);外圈加一個類似盾牌的圖形為安全隔離變壓器;3)、雙圓圈中間無橫杠隔斷，下圓圈有兩條豎條，中間未連接為雙或多繞組非隔離為非短路保護型變壓器;4)、雙圓圈中間無橫杠隔斷，下圓圈有兩條豎條，中間連接為雙或多繞組非隔離為帶短路保護型變壓器。
